Ukuran Pipa Tembaga untuk Berbagai Kebutuhan

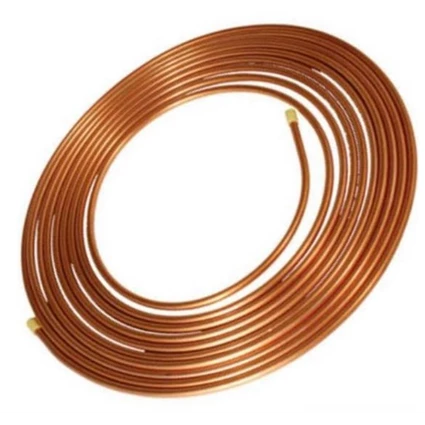

Pipa tembaga adalah salah satu jenis pipa yang banyak digunakan untuk berbagai keperluan, seperti sistem pendingin, tata udara, air panas, air dingin, gas, udara, dan oksigen. Pipa tembaga memiliki beberapa keunggulan, seperti kuat, tahan, tidak mudah terbakar, tidak berdampak jika terkena sinar matahari, anti serangga, stabil, sehat, dan tidak mencemari .

Namun, tidak semua pipa tembaga memiliki ukuran yang sama. Ukuran pipa tembaga tergantung pada aplikasi, standar, dan merk yang digunakan. Ukuran pipa tembaga biasanya dinyatakan dalam satuan inchi, baik untuk diameter luar maupun diameter dalam. Selain itu, pipa tembaga juga memiliki ketebalan dinding yang berbeda-beda, tergantung pada tekanan dan jenis freon yang digunakan.

Ukuran Pipa Tembaga untuk Sistem Pendingin dan Tata Udara

Salah satu aplikasi pipa tembaga yang paling umum adalah untuk sistem pendingin dan tata udara, seperti AC (air conditioner) dan refrigerasi. Pipa tembaga untuk sistem pendingin dan tata udara harus memenuhi standar ASTM B280, BS2871, DIN1787, atau JIS H3300. Standar ini menjamin bahwa pipa tembaga memiliki komposisi, sifat fisik, dan dimensi yang sesuai untuk mengalirkan freon.

Freon adalah zat pendingin yang digunakan untuk mendinginkan udara atau ruangan. Freon memiliki tekanan yang tinggi dan dapat mengkikis pipa jika pipa tidak memiliki ketebalan yang cukup. Ada beberapa jenis freon yang digunakan, seperti R22, R32, R410A, dan lain-lain. Setiap jenis freon memiliki tekanan dan sifat yang berbeda, sehingga membutuhkan ukuran pipa yang berbeda pula.

Berikut ini adalah tabel perbandingan ukuran pipa tembaga untuk sistem pendingin dan tata udara berdasarkan jenis freon, kapasitas AC, dan merk AC :

Artikel Menarik Lainnya  Cara Memasang Granit Lantai
Jenis Freon Kapasitas AC (pk) Ukuran Pipa Tembaga (inchi) Ketebalan Pipa Tembaga (mm) Merk AC Umum Merk AC Daikin
R22 0,5 – 1 1/4 + 3/8 0,5
R22 1,5 – 2 1/4 + 1/2 0,5
R22 2 – 3 1/4 + 5/8 0,5
R22 3 – 4 3/8 + 5/8 0,5
R22 4 – 5 3/8 + 3/4 0,5
R22 5 – 10 1/2 + 3/4 0,5
R32/R410A 0,5 – 1 1/4 + 3/8 0,6
R32/R410A 1,5 – 2 1/4 + 1/2 0,6
R32/R410A 2 – 2,5 1/4 + 5/8 0,6
R32/R410A 3 3/8 + 5/8 0,6
R32/R410A 5 – 6 3/8 + 3/4 0,6

Ukuran Pipa Tembaga untuk Air Panas, Air Dingin, Gas, Udara, dan Oksigen

Aplikasi lain dari pipa tembaga adalah untuk mengalirkan air panas, air dingin, gas, udara, dan oksigen. Pipa tembaga untuk aplikasi ini harus memenuhi standar ASTM B88, JIS H3300, EN1057, atau AS 1751. Standar ini menjamin bahwa pipa tembaga memiliki komposisi, sifat fisik, dan dimensi yang sesuai untuk mengalirkan fluida atau gas.

Pipa tembaga untuk air panas, air dingin, gas, udara, dan oksigen memiliki ukuran yang berbeda dari pipa tembaga untuk sistem pendingin dan tata udara. Ukuran pipa tembaga untuk aplikasi ini biasanya lebih besar dan lebih tebal, karena harus menahan tekanan dan suhu yang lebih tinggi. Selain itu, pipa tembaga untuk aplikasi ini juga harus tahan terhadap korosi dan bakteri.

Berikut ini adalah tabel perbandingan ukuran pipa tembaga untuk air panas, air dingin, gas, udara, dan oksigen berdasarkan standar ASTM B88:

Ukuran Pipa Tembaga (inchi) Diameter Luar (mm) Diameter Dalam (mm) Ketebalan Pipa Tembaga (mm) Tekanan Kerja (psi)
1/4 6,35 4,57 0,89 1130
3/8 9,53 7,01 1,26 910
1/2 12,70 9,40 1,65 870
5/8 15,88 11,94 1,97 750
3/4 19,05 14,43 2,31 690
1 25,40 19,96 2,72 590
1 1/4 31,75 25,40 3,18 510
1 1/2 38,10 31,24 3,43 450
2 50,80 42,16 4,32 380
2 1/2 63,50 53,34 5,08 320
3 76,20 64,26 5,97 280
4 101,60 86,61 7,49 220
Artikel Menarik Lainnya  Ukuran Mushola dalam Rumah: Ideal, Minimalis, dan Inspiratif

Kesimpulan

Ukuran pipa tembaga sangat beragam dan tergantung pada aplikasi, standar, dan merk yang digunakan. Pipa tembaga harus dipilih dengan tepat sesuai dengan kebutuhan dan spesifikasi yang diinginkan. Pipa tembaga yang salah dapat menyebabkan kerusakan, kebocoran, atau bahkan kebakaran. Oleh karena itu, sebelum membeli atau memasang pipa tembaga, sebaiknya konsultasikan dengan ahli atau teknisi yang berpengalaman.

Semoga artikel ini bermanfaat dan menambah wawasan Anda tentang ukuran pipa tembaga. Jika Anda memiliki pertanyaan, saran, atau kritik, silakan tulis di kolom komentar di bawah ini. Terima kasih. 😊
